met geïntegreerde, deactiveerbare Blumotion-demping in de scharnierpot
voor brede stijl vanaf binnenbreedte 70 mm
met zelfsluitmechanisme, met sluitdemping (deactiveerbaar)
Instelmogelijkheid zijde ±2,5 mm, Instelmogelijkheid hoogte ±3 mm, Instelmogelijkheid diepte ±1 mm, Hoogteverstelling afhankelijk van montageplaat
Deur op corpus gereedschapsloos met cliptechniek
Om de binnenkant van de deur gelijkliggend met de binnenkant van de stijl te monteren, uitsluitend montageplaten met afstand 3 mm gebruiken. Standaard-aanschroefpositie van de montageplaat is 21,5 mm vanaf de stijl.
Maten en voegen in de tekeningen en tabellen zijn berekend:
bij fabrieksafstelling
met montageplaat afstand 0 mm
voor deurinsprong bij max. openingshoek

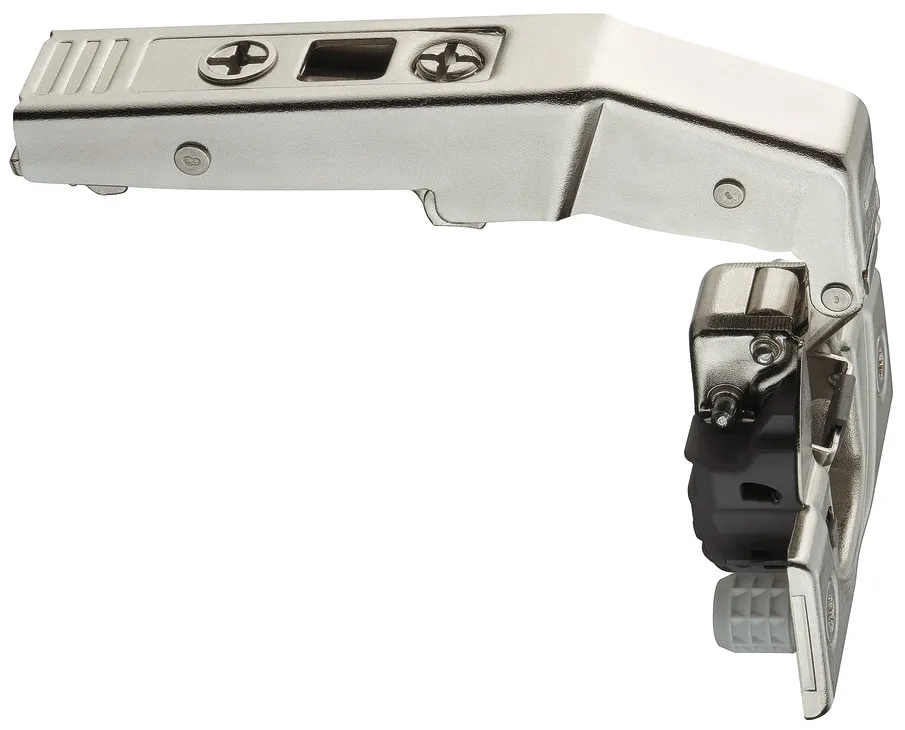

Potscharnier, Blum Clip Top Blumotion 95°, voor brede stijl vanaf binnenbreedte 70 mm
